Полозкие и глубокие шариковые подшипники: различия и приложения ключей

I. Введение

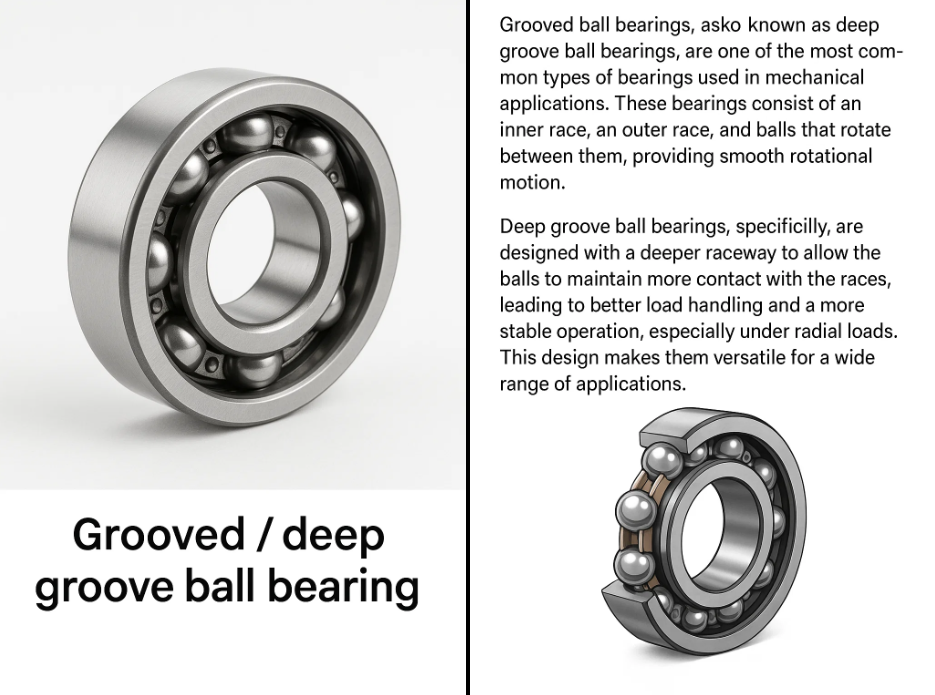

A. Кратко определяйте подшипники с рифенами и глубокими шариками

Полозкие шариковые подшипники , также известные как подшипники с глубоким шариком, являются одним из наиболее распространенных типов подшипников, используемых в механических применениях. Эти подшипники состоят из внутренней расы, внешней расы и шариков, которые вращаются между ними, обеспечивая плавное вращательное движение. «Канавка» относится к более глубокой гоночной трассе в дизайне, которая помогает приспособить более высокие нагрузки и предлагать более плавное движение.

В частности, подшипники глубоких шариков, разработанные с более глубокой гоночной дорожкой, позволяющей шарикам поддерживать больший контакт с гонками, что приводит к лучшей обработке нагрузки и более стабильной операции, особенно при радиальных нагрузках. Этот дизайн делает их универсальными для широкого спектра приложений.

B. Подчеркните важность понимания их различий

Понимание различий между подшипниками для шариков и других типов, таких как цилиндрические роликовые подшипники, имеет решающее значение для выбора правого подшипника для конкретных применений. Выбор правильного типа подшипника может повлиять на производительность, долговечность и эффективность в механизме, от высокоскоростных операций в электродвигателях до тяжелых случаев использования в машине. Признавая конкретные преимущества и ограничения каждого типа, инженеры могут принимать более обоснованные решения, которые способствуют надежности и экономической эффективности их проектов.

II Подшипники глубоких шариков

A. Опишите дизайн и структуру

Глубокие шариковые подшипники - один из самых простых и универсальных конструкций подшипников. Их основная структура состоит из трех основных компонентов:

1. Внутренняя раса : Внутреннее кольцо, которое подходит на вал.
2. Внешняя гонка : Внешнее кольцо, которое вписывается в корпус.
3. Шарики : Набор стальных или керамических шариков, которые катятся между внутренней и внешней гонок.

Гоночная трасса (Groove) в подшипниках с глубоким шариком предназначена для того, чтобы быть более глубокими, чем стандартные шариковые подшипники. Эта более глубокая канавка обеспечивает больший контакт между шариками и гонками, что увеличивает грузоподъемность и повышает стабильность. Канавка, как правило, круглый, что помогает уменьшить трение во время вращения.

Глубокие шариковые подшипники, как правило, защищены или запечатаны, чтобы защитить шарики от грязи, влаги и других загрязняющих веществ, обеспечивая длительные производительность. Они бывают разных размеров, а наиболее распространенным является разнообразие на одном ряду, хотя также доступны двух- и трехрядные конструкции.

B. Обсудите емкость нагрузки (радиальная и осевая)

Нагрузочная способность подшипников с глубоким шариком в основном является радиальной, но также включает в себя некоторую способность обрабатывать осевые (тяги) нагрузки.

• Емкость радиальной нагрузки : Это способность подшипника поддерживать нагрузки, которые перпендикулярны валу. Подшипники глубоких шариков имеют хорошую радиальную нагрузку для их размера и могут легко обрабатывать умеренные радиальные нагрузки. Радиальная нагрузка обычно выше, когда подшипник спроектирован с большими размерами мяча.

• Емкость осевой нагрузки : В отличие от угловых контактных подшипников, подшипники с глубоким канавкой также могут обрабатывать осевые нагрузки (нагрузки параллельно валу), но емкость относительно ниже. Емкость осевой нагрузки ограничена, потому что шарики не находятся в прямом контакте с гонками под определенным углом, как в конструкциях угловых контактов.

Сравнение емкости нагрузки (пример):

C. Общие применения (электродвигатели, насосы)

Глубокие шариковые подшипники широко используются в различных приложениях из -за их универсальности. Некоторые общие приложения включают в себя:

• Электродвигатели : Универсальность и способность обрабатывать как радиальные, так и осевые нагрузки делают подшипники с глубокими шариками, идеальными для электродвигателей, которые требуют гладкой, непрерывной работы.
• Насос : В центробежных насосах подшипники с глубокими шариками в глубокой канавке поддерживают вращающиеся валы при обработке умеренных осевых и радиальных нагрузок.
• Бытовые приборы : Вентиляторы, стиральные машины и другие приборы, которые требуют плавного вращения, также получают выгоду от характеристик подшипников глубоких шариков.
• Автомобильные приложения : Генераторы, колеса и другие вращающиеся детали в транспортных средствах часто полагаются на подшипники глубоких шариков для их надежности.

D. Преимущества: универсальность, высокоскоростные возможности, низкое обслуживание

Подшипники глубоких шаров предлагают несколько ключевых преимуществ:

1. Универсальность : Эти подшипники могут использоваться в широком диапазоне приложений, включая как легкие, так и умеренные системы несущие нагрузки. Их простой дизайн делает их адаптируемыми для различных отраслей.
2. Высокая скорость : Глубокие шариковые подшипники способны к высокоскоростному вращению с минимальным трением. Это делает их подходящими для использования в электродвигателях и техниках, которые работают на высоких скоростях.
3. Низкое обслуживание : Из -за их герметичных или экранированных конструкций подшипники с глубоким шариком требуют минимального обслуживания, и их срок службы может быть долгим при правильном использовании в подходящих условиях.

E. Недостатки: более низкая способность осевой нагрузки по сравнению с угловыми контактными подшипниками

Несмотря на их преимущества, подшипники глубоких шаров имеют ограничения:

1. Более низкая емкость осевой нагрузки : Хотя они могут обрабатывать умеренные осевые нагрузки, их способность управлять этими нагрузками меньше, чем у угловых контактных подшипников. В приложениях, где осевые нагрузки более значительны, такие как подшипники тяги, подшипники с глубоким шариком могут быть не лучшим выбором.
2. Ограничено в тяжелых приложениях : Они не подходят для очень высокой грузоподъемности, например, в тяжелой технике, которая требует подшипников, которые могут противостоять более интенсивному напряжению.

Iii. Катящиеся роликовые подшипники (цилиндрические роликовые подшипники)

A. Опишите дизайн и структуру of Cylindrical Roller Bearings

Цилиндрические роликовые подшипники предназначены для переноса радиальных нагрузок и построены с цилиндрическими роликами, расположенными между двумя гоночными трассами (внутренние и внешние кольца). В отличие от шариковых подшипников, которые используют сферические шарики, цилиндрические роликовые подшипники используют ролики, которые находятся в прямой линии с гоночными трассами, увеличивая способность подшипника.

Основными компонентами цилиндрического роликового подшипника являются:

1. Внутренняя раса : Внутреннее кольцо, которое подходит на вал.
2. Внешняя гонка : Внешнее кольцо, которое вписывается в корпус.
3. Ролики : Цилиндрические ролики, которые находятся в контакте с гоночными дорогами и могут нести более тяжелые радиальные нагрузки, чем шары.
4. Клетка или проставка : Этот компонент отделяет ролики, гарантируя, что они остаются равномерно распределенными и предотвращая прямой контакт, что может увеличить трение.

Цилиндрические роликовые подшипники обычно поставляются как в однорядных, так и в нескольких строящихся конструкциях, причем один раз дизайн является наиболее распространенным. Ролики выровнены в одну строку, но конфигурации нескольких рядов могут обеспечить дополнительную грузоподъемную емкость, которая полезна в приложениях с тяжелыми работами.

B. Обсудите емкость нагрузки (в первую очередь радиальную)

Цилиндрические роликовые подшипники предназначены в основном для поддержки радиальные нагрузки и их грузоподъемная способность, как правило, выше, чем у подшипников с шариками из-за большей области контакта между роликами и гоночными дорогами. Ключевыми характеристиками грузоподъемности в цилиндрических роликовых подшипниках являются:

• Емкость радиальной нагрузки : Цилиндрические роликовые подшипники имеют более высокая емкость радиальной нагрузки по сравнению с подшипниками с глубокими шариками. Это делает их подходящими для применений с высокими радиальными силами, такими как тяжелые машины, промышленные коробки передач и моторные валы.

• Емкость осевой нагрузки : Цилиндрические роликовые подшипники имеют lower axial load capacity compared to angular contact ball bearings and deep groove ball bearings. While they can handle some axial load, they are better suited for applications where axial forces are not predominant.

Сравнение емкости нагрузки (пример):

C. Общие применения (коробки передач, тяжелая техника)

Цилиндрические роликовые подшипники обычно используются в приложениях, где требуется высокая пропускная способность радиальной нагрузки, например:

• Коробки передач : Высокая грузоподъемность радиальной нагрузки делает цилиндрические подшипники ролика идеальными для коробок передач, особенно в промышленном механизме, где большие нагрузки передаются через шестерни.
• Тяжелая техника : В таких приложениях, как краны, строительное оборудование и горнодобывающая механизм, цилиндрические подшипники ролика используются для поддержки больших радиальных нагрузок.
• Электродвигатели : Несмотря на то, что они обычно не используются в высокоскоростных двигателях из-за ограничений скорости, цилиндрические роликовые подшипники используются в более крупных промышленных двигателях, которые обрабатывают тяжелые нагрузки.
• Катящиеся мельницы : Эти подшипники находятся в таких приложениях, как катящиеся мельницы и другое тяжелое обработку, из -за их способности переносить тяжелые радиальные нагрузки.

D. Преимущества: высокая емкость радиальной нагрузки

Цилиндрические роликовые подшипники предлагают несколько ключевых преимуществ:

1. Высокая емкость радиальной нагрузки : Их цилиндрические ролики позволяют им поддерживать гораздо более высокие радиальные нагрузки, чем подшипники глубоких шариков, что делает их идеальным выбором для сильных приложений.
2. Хорошая производительность в тяжелых операциях : Они хорошо подходят для применений, связанных с высокими нагрузками и умеренными скоростями, например, в промышленном оборудовании и большом механическом оборудовании.
3. Универсальный в тяжелых промышленных применениях : Их надежный дизайн позволяет использовать цилиндрические подшипники ролика в широком спектре отраслей, включая автомобильное производство, строительство, добычу и сталь.

E. Недостатки: низкая пропускная способность нагрузки, не подходящая для высоких скоростей по сравнению с шариковыми подшипниками

Несмотря на их сильную грузоподъемную способность, цилиндрические роликовые подшипники имеют ограничения:

1. Низкая осевая нагрузка : Хотя они могут поддерживать некоторую осевую нагрузку, их емкость осевой нагрузки ограничена по сравнению с угловальными контактными подшипниками. Это делает их непригодными для приложений, которые требуют значительной обработки осевой нагрузки.
2. Ограничения скорости : Цилиндрические роликовые подшипники, как правило, не подходят для высокоскоростных применений, потому что ролики создают больше трения по сравнению с шариковыми подшипниками. Силы трения увеличиваются с скоростью, что приводит к тепловой генерации и снижению эффективности при более высоких скоростях вращения.
3. Менее компактные, чем шариковые подшипники : Из -за цилиндрической формы роликов цилиндрические роликовые подшипники имеют тенденцию быть более крупными, чем подшипники с глубоким шариком. Это может быть ограничением в приложениях с ограниченными пространством.

IV Ключевые различия

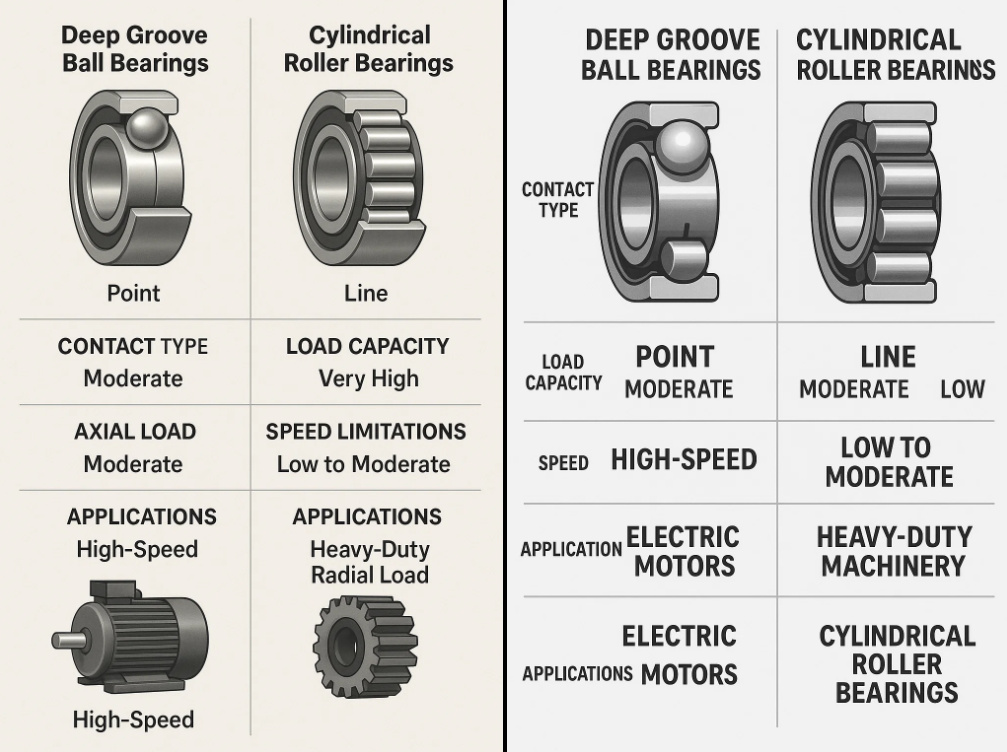

A. Тип контакта (точка против линии)

Одним из основных различий между подшипниками с глубоким шариком и цилиндрическими роликами является контактный тип между калковыми элементами и гоночными дорогами.

• Подшипники глубоких шариков : Контакт между мячами и гоночными дорогами точечный контакт Полем Это означает, что только небольшая точка мяча касается гоночной трассы в любой момент времени. Это приводит к более низкому трению, но также означает, что нагрузка распределяется по меньшей площади, что может ограничить грузоподъемность подшипника, особенно для более тяжелых радиальных нагрузок.

• Цилиндрические роликовые подшипники : Напротив, цилиндрические роликовые подшипники используют контакт линии Между цилиндрическими роликами и гоночными дорогами. Эта большая область контакта позволяет подшипнику обрабатывать гораздо более высокие радиальные нагрузки, чем шариковые подшипники, что делает их идеальными для применения в тяжелых условиях.

B. нагрузка (радиальная и осевая)

Нагрузка двух подшипников значительно отличается из -за их структурных конструкций.

• Емкость радиальной нагрузки :

  • Подшипники глубоких шариков : Умеренная радиальная нагрузка. Эти подшипники могут эффективно обрабатывать радиальные нагрузки, но ограничены по сравнению с цилиндрическими роликовыми подшипниками.
  • Цилиндрические роликовые подшипники : Очень высокая грузоподъемность радиальной нагрузки из -за контакта линии между роликами и гоночными дорогами. Эта конструкция позволяет им нести гораздо большие радиальные нагрузки.

• Емкость осевой нагрузки :

  • Подшипники глубоких шариков : Умеренная емкость осевой нагрузки. Эти подшипники могут обрабатывать как радиальные, так и осевые нагрузки, но более ограничены при обработке осевых нагрузок по сравнению со специализированными типами подшипников, такими как угловые контактные подшипники.
  • Цилиндрические роликовые подшипники : Низкая осевая нагрузка. В то время как эти подшипники могут поддерживать некоторую осевую нагрузку, их первичная прочность заключается в обработке радиальной нагрузки, что делает их непригодными для применений, в которых участвуют значительные осевые нагрузки.

Сравнение емкости нагрузки (пример):

C. Ограничения скорости

Скоровые возможности являются еще одним ключевым отличием между двумя типами подшипников:

• Подшипники глубоких шариков : Эти подшипники предназначены для высокоскоростных применений. Из -за точечного контакта между шариками и гоночными дорогами меньше трения, что позволяет иметь более плавное вращение и более высокие скорости. Это делает их подходящими для применений, таких как электродвигатели, где высокие скорости распространены.

• Цилиндрические роликовые подшипники : В то время как цилиндрические роликовые подшипники могут обрабатывать тяжелые нагрузки, они, как правило, не подходит для высокоскоростных применений Полем Контакт линии между роликами и гоночными дорогами приводит к большему трениям по сравнению с шариковыми подшипниками, что увеличивает генерацию тепла и ограничивает их способности скорости. Эти подшипники обычно используются в приложениях с низкой или умеренной скоростью, где тяжелые радиальные нагрузки более распространены.

D. Приложения

Основные применения подшипников с глубоким шариком и цилиндрическими роликами также различаются из -за их соответствующих нагрузочных способностей и характеристик скорости:

• Подшипники глубоких шариков :

  • Обычно используется в высокоскоростной Приложения, такие как электродвигатели, насосы, вентиляторы и автомобильные компоненты.
  • Подходит для общих машин и точных инструментов, в которых участвуют как радиальные, так и умеренные осевые нагрузки.

• Цилиндрические роликовые подшипники :

  • Предпочтительно в тяжелые приложения Как промышленные коробки передач, большие двигатели, ветряные турбины и строительный механизм.
  • Обычно используется в системах, которые включают Высокие радиальные нагрузки Но более низкие скорости, такие как катящиеся мельницы, дробилки и крупные машины в горнодобывающей и стальной промышленности.

Резюме заявки:

V. Когда использовать, что

A. Сценарии, способствующие подшипникам глубоких шаров

Глубокие шариковые подшипники-это универсальный и широко используемый подшипник, хорошо подходящий для различных применений. Вот сценарии, где подшипники глубокого шарика были бы предпочтительным выбором:

1. Высокоскоростные приложения : Если применение требует высокоскоростного вращения, подшипники с глубоким канавкой являются идеальным выбором из-за их низкого трения и способности работать на более высоких скоростях с меньшей тепловой обработкой. Общие примеры включают:

   • Электродвигатели
   • Поклонники
   • Электроинструменты

2. От света до умеренной радиальной и осевой нагрузки : В приложениях, где присутствуют как радиальные, так и умеренные осевые нагрузки, подшипники с глубоким шариком превышают, потому что они могут одновременно поддерживать оба типа нагрузок. Некоторые примеры включают:

   • Насос (центробежный)
   • Конвейерные системы
   • Автомобильные компоненты (например, генераторы, колесные хабы)

3. Низкое обслуживание Applications : Когда низкое техническое обслуживание является ключевым требованием, подшипники с глубоким шариком являются отличным выбором из -за их запечатанных или экранированных конструкций, которые помогают защитить их от грязи, пыли и влаги. Это делает их идеальными для:

   • Бытовые приборы (например, стиральные машины, холодильники)
   • Системы HVAC
   • Промышленное оборудование с минимальными потребностями обслуживания

4. Компактные приложения : Если пространство ограничено, подшипники с глубоким шариком являются хорошим вариантом из -за их относительно небольшой и компактной конструкции. Приложения могут включать в себя:

   • Маленькие двигатели
   • Робототехника
   • Компактное оборудование и инструменты

B. Сценарии в пользу цилиндрических подшипников ролика

Цилиндрические роликовые подшипники предпочтительны в ситуациях, когда тяжелые радиальные нагрузки являются обычными, но скорость не является основной проблемой. Вот типичные сценарии, где цилиндрические роликовые подшипники Excel:

1. Тяжелая радиальная нагрузка Applications : Когда приложение требуется подшипник, который может выдерживать высокие радиальные нагрузки, цилиндрические подшипники ролика являются лучшим выбором из -за их более высокой нагрузки. Общие примеры включают:

   • Промышленные коробки передач (например, на фабриках или добыче)
   • Строительный механизм (например, краны, экскаваторы)
   • Ролики and conveyor systems в тяжелых отраслях

2. От низкого до умеренного Speed Applications : Цилиндрические подшипники ролика подходят для применений с более низкой или умеренной скоростью, где их высокая емкость радиальной нагрузки может быть полностью использована без ограничений высокоскоростной работы. Примеры включают:

   • Ветряные турбины
   • Тяжелые двигатели
   • Крупные промышленные поклонники

3. Ситуации с высокой ударной нагрузкой : Цилиндрические роликовые подшипники хорошо подходят для применений, где подшипники подвергаются ударным нагрузкам или сильным силам. Их надежный дизайн позволяет им впитывать такие силы лучше, чем подшипники с глубокими шариками. Некоторые примеры включают:

   • Горнодобывающее оборудование
   • Металлообработка
   • Железнодорожные и транспортные системы

4. Тяжелая техника in Harsh Environments : Когда условия работы включают высокий уровень загрязнения, грязь или пыль, цилиндрические роликовые подшипники (особенно герметичные типы) используются в тяжелых техниках и промышленных условиях. К ним относятся:

   • Сталелитейные заводы
   • Экскаваторы
   • Дробилка оборудования

Быстрое сравнение сценариев:

VI Ключевые различия и приложения

A. Суммируйте ключевые различия и приложения

Чтобы завершить, давайте быстро повторим ключевые различия между подшипники глубоких шариков и Цилиндрические роликовые подшипники :

• Дизайн и контактный тип :

  • Подшипники глубоких шариков Используйте точечный контакт между шариками и гоночными дорогами, что приводит к более низкому трению и возможности работать на высоких скоростях, но с умеренной нагрузкой.
  • Цилиндрические роликовые подшипники Используйте контакт линии между цилиндрическими роликами и гоночными трассами, что позволяет им поддерживать гораздо более высокие радиальные нагрузки, но ограничивая их возможности скорости и обработку осевой нагрузки.

• Грузоподъемность :

  • Подшипники глубоких шариков Обработайте как радиальные, так и осевые нагрузки, но более подходят для умеренных нагрузок и высокоскоростных применений.
  • Цилиндрические роликовые подшипники Excel в обработке Высокие радиальные нагрузки но не предназначены для значительных осевых нагрузок или высокоскоростного вращения.

• Скорость и обслуживание :

  • Подшипники глубоких шариков Идеально подходит для высокоскоростных, низкологичных применений, что делает их подходящими для электродвигателей, вентиляторов и бытовых приборов.
  • Цилиндрические роликовые подшипники лучше подходят для тяжелых, низко-средне-скоростных применений, где радиальная грузоподъемность имеет решающее значение, например, в промышленных коробках передач, горнодобывающей технической машины и крупных двигателей.

B. Подчеркните важность выбора правильного подшипника для оптимальной производительности

Выбор правильного типа подшипника имеет решающее значение для обеспечения оптимальной производительности, долговечности и надежности механизма или оборудования. Использование неправильного подшипника в данном приложении может привести к нескольким вопросам, включая преждевременный износ, сбой и неэффективную работу, что в конечном итоге может привести к дорогостоящим ремонту и простоям.

Например, использование подшипники глубоких шариков В тяжелом промышленном механизме, где распространены высокие радиальные нагрузки, приведут к перегрузке подшипника, чрезмерному теплу и преждевременному отказам. С другой стороны, используя Цилиндрические роликовые подшипники В высокоскоростных приложениях ограничивают производительность, так как эти подшипники не предназначены для обработки скоростей, с которыми могут работать шариковые подшипники.

Чтобы избежать этих проблем, это важно для:

• Рассмотрим требования к нагрузке (радиальное и осевое).
• Учетная запись рабочей скорости и the potential need for high-speed operation.
• Оценить окружающую среду в котором подшипник будет работать (например, температура, загрязнение и т. Д.).
• Фактор потребностей в обслуживании и bearing durability for long-term use.
